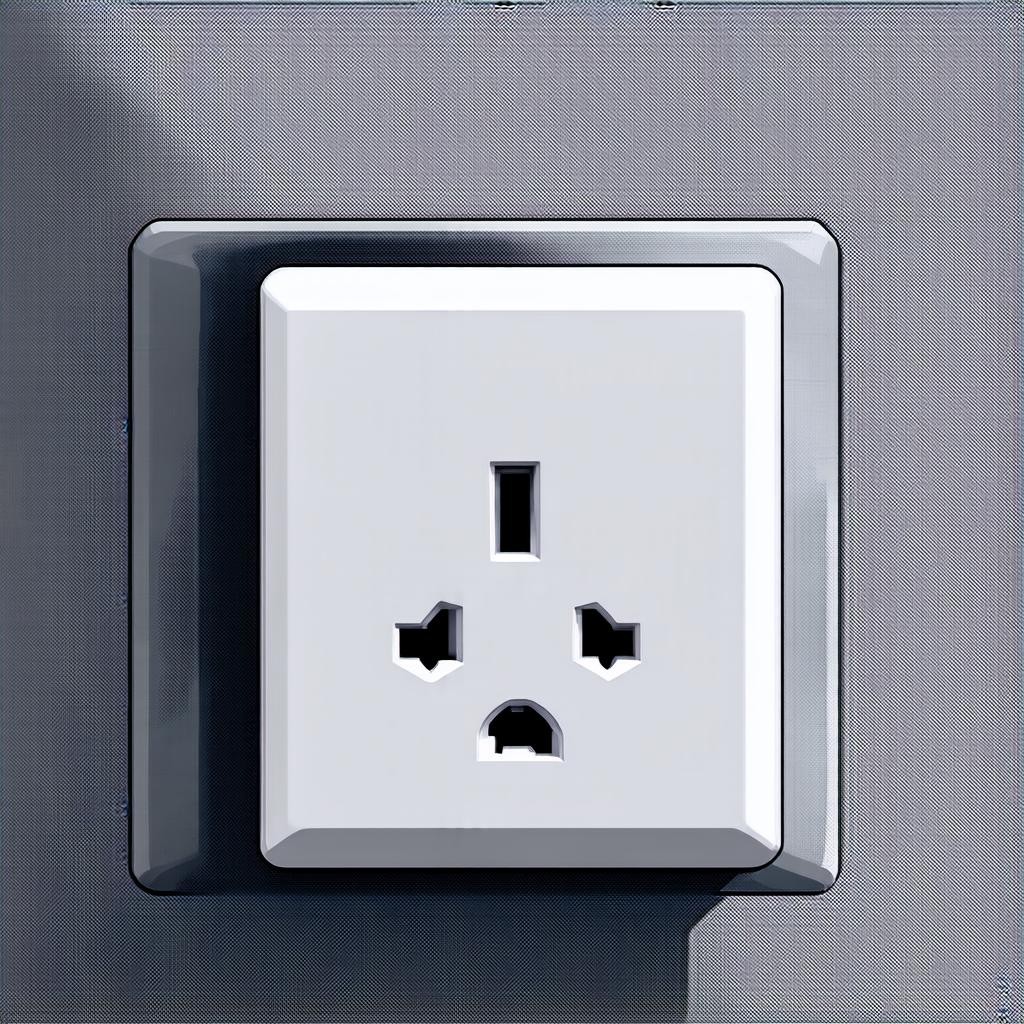

Розетка RS16-038 для скрытой установки

Почему RS16-038 — не «очередная» модель: взгляд монтажника

Покупая RS16-038, часто ориентируются на «типовые» параметры, упуская из виду технические детали, которые напрямую влияют на долговечность узла. Профессионалы знают: именно в механизмах скрытой установки кроется большинство подводных камней, связанных с тепловыми зазорами, качеством контакта и геометрией корпуса. Ниже — разбор того, что действительно стоит проверить до затягивания винтов.

Типичные заблуждения при выборе RS16-038

Миф 1: «Все механизмы с клеммами под винт одинаковы».
На деле — конструкция латунной колодки в RS16-038 использует усиленное прижатие без промежуточных пластин. Ошибка: перетягивание винтом. Рекомендуемый момент затяжки — не более 0,6 Н·м. Превышение сдавливает жилу, снижая токопроводящее сечение.

Миф 2: «Глубина подрозетника не важна».
RS16-038 требует установочной коробки с полезной глубиной не менее 45 мм. Если взять «мелкий» (35–40 мм), механизм упрется в стену, а клеммы останутся без доступа для второго кабеля. Совет: выбирайте чашку с запасом по объёму на 15–20%.

Миф 3: «Крышка сидит плотно — значит, брак».
Многие считают, что если декоративная накладка не болтается, это дефект. На самом деле — допуск на прилегание не должен превышать 1 мм. Люфт — признак низкой жёсткости рамки. В RS16-038 используется алюминиевый сплав в основе, что исключает деформацию.

Неочевидные нюансы: на что смотрит мастер

Целостность изолирующей юбки. Перед монтажом проверьте пластиковое основание на микротрещины. Места крепления винтов к стяжке — зона риска. Если юбка треснула — замените механизм, так как герметичность скрытой проводки нарушится.
Угол уклона кабеля. При затяжке винтиком следите, чтобы жила не выходила под острым углом к клемме — это приводит к перетиранию изоляции при вибрациях стены. Идеально: прямой, ровный ход без изгиба.
Совместимость с 2,5 мм². RS16-038 штатно рассчитана на сечение до 2,5 мм². Если используете 4 мм² (например, для мощных потребителей) — обязательно лудите концы или используйте наконечники НШВИ, иначе винт не зажмёт многопроволочную жилу в полный контакт.
Проверка выравнивания. Зазор между стеной и рамкой равен нулю? Значит, подрозетник установлен неглубоко. Профиль: зазор в 0,5–1 мм компенсирует тепловое расширение летом и предотвращает появление волосяных трещин на штукатурке.

Советы профессионалов по монтажу RS16-038

Зачистка жил. Снимайте изоляцию строго на 10–12 мм. Меньше — контакт будет поверхностным; больше — оголённая часть станет источником короткого замыкания при прикосновении к корпусу. Используйте стриппер с калиброванным упором.
Использование кембриков. Даже при скрытой проводке — наденьте термоусадочную трубку на винтовые соединения, если трасса идёт по горючему основанию (дерево, OSB). RS16-038 не имеет заводской изолирующей накладки на винт.
Проверка усилия фиксации. Не доверяйте «защёлкиванию» рамки — обязательно затяните центральный винт до характерного «щелчка», затем ослабьте на четверть оборота. Это предотвратит перекос при высыхании штукатурного раствора вокруг коробки.
Тепловой тест. После сборки включите нагрузку 3,5 кВт на 20 минут и проверьте температуру лицевой панели тыльной стороной ладони. Если нагревается выше 60 °C — проверьте плотность контакта: возможно, подтяжка ослабла из-за вибрации или усадки гипса.

Что ещё упускают в спецификации RS16-038

Не все обращают внимание на класс защиты оболочки. Хотя RS16-038 предназначена для сухих помещений, в кухне над раковиной зона с повышенной конденсацией. Даже при скрытой установке используйте силиконовый герметик вокруг рамки — это исключит проникновение влаги в клеммный отсек. Второй момент — совместимость с «умными» панелями: механизм не имеет пружинного контакта для заземляющей шины, поэтому при подключении диммера или датчика используйте отдельный провод PE, пропущенный внутрь коробки.

Резюме от практика: RS16-038 — надёжное решение для стандартных линий освещения и розеточных групп. Но только при условии учёта глубины коробки, правильной затяжки и контроля терморежима. В остальном — типовой узел, где «дьявол в деталях».
