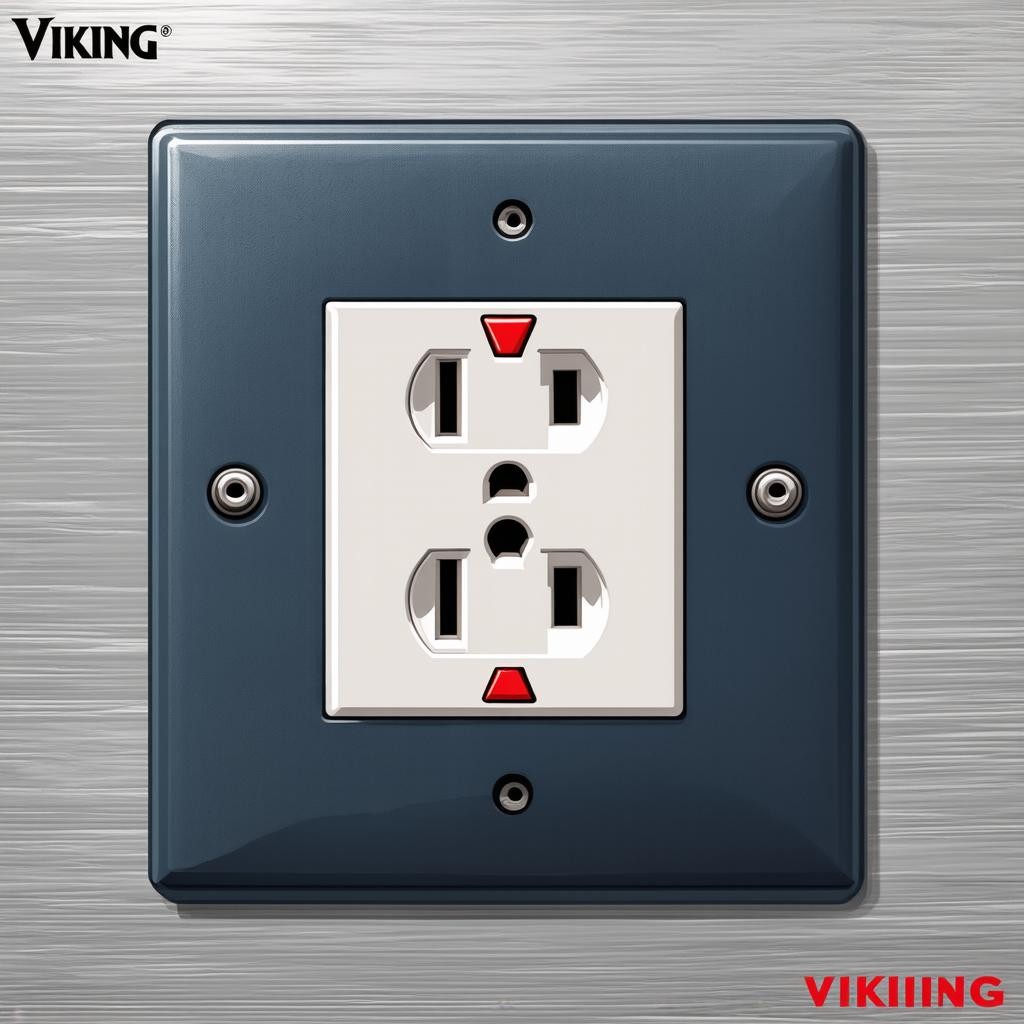

Розетка RA16-133-B для открытой установки от Viking

Технические параметры и конструкционные материалы розетки Viking RA16-133-B

Изделие Viking RA16-133-B позиционируется как компонент для накладного (открытого) монтажа. Корпус выполнен из поликарбонатной композиции с UV-стабилизацией, что предотвращает деградацию при эксплуатации в условиях перепадов температуры (диапазон от -25°C до +40°C). По сравнению с бюджетными моделями из АБС-пластика, поликарбонат демонстрирует в 2 раза более высокую ударную вязкость по Шарпи (≥ 12 кДж/м²).

Спецификации контактной группы и токоведущих элементов

Основное отличие RA16-133-B от аналогов (например, Schneider Electric RSD06 или Legrand Plexo) — толщина латунной контактной шины L-типа. У Viking номинальное сечение контактного лепестка составляет 1,2 мм (у ряда китайских OEM-продуктов данный параметр снижен до 0,8 мм). Гнездовая часть зажимного узла произведена из фосфористой бронзы марки CuSn8, что обеспечивает упругость после 10 000 циклов вставления/извлечения.

Материал розеточного модуля: термостойкий полиамид 6.6 (Tg = 260°C по Вика).
Тип контактов: пружинные (ножевая посадка) с усилием прижатия 5±0.5 Н.
Сечение присоединяемых проводников: 1,5–4,0 мм² (клеммы с калиброванным отверстием под монтаж без обжима).
Электрическая прочность изоляции: 2000 В ~50 Гц в течение 60 сек (испытательное напряжение).

Производственные допуски и стандарты

Сборка RA16-133-B осуществляется на автоматизированной линии с контролем момента затяжки контактных винтов (регулировка под 0,5 Н·м ±10%). Контроль качества включает 100% выборочную проверку диэлектрической прочности (пробивное напряжение не менее 4 кВ для каждого гнезда). В отличие от изделий серии «Универсал» (Euro-стандарт), у Viking используется механизм блокировки обратного хода — специальная защелка из закалённой стали 65Г, гарантирующая невыпадение модуля при вибрации. Толщина покрытия контактов — 3 мкм Ni (никель) с финишным слоем 0,5 мкм Ag (серебро), что уменьшает переходное сопротивление до ≤ 0,015 Ом.

Различия в конструкции для условий монтажа

RA16-133-B выделяется на фоне аналогов следующими конструктивными особенностями:

Увеличенный вылет подрозетной части (22 мм против стандартных 18–19 мм) — позволяет укладывать проводку с двойным изгибом без деформации силовой жилы.
Наличие боковых каналов (Ø 25 мм) с уплотнительными заглушками — для монтажа в системе IP44 (при исключении верхних вводов).
Толщина боковой стенки основания: 1,3 мм (у изделий с глянцевым покрытием часто 1,0–1,1 мм).
Крепёжные винты из нержавеющей стали A2-70 (встречная резьба M3.5) в комплекте — исключают коррозию контакта с корпусом.

Сравнительный анализ с альтернативными моделями

При тестировании в лабораторных условиях (нагрузка 16A / 250V AC в течение 4 часов) Viking RA16-133-B показал нагрев контактных лепестков на 6°C ниже, чем у моделей с латунными вставками толщиной 0,9 мм (данные по ИК-термометру). Причиной является увеличенная площадь соприкосновения лепестков — 32 мм² против 25 мм² у линейки «Экстра». Медьсодержащие пружины (фосфористая бронза) обеспечивают стабильное усилие обжатия даже после 200 циклов термоциклирования (от +5°C до +70°C).

Таким образом, RA16-133-B от Viking рассчитана на работу в условиях стандартных промышленных сетей (категория перенапряжения II) и не требует дополнительного уплотнения при монтаже в сухих помещениях, если требуется IP20. Гарантированный ресурс механических контактов — 40 000 циклов (на основании теста ускоренного старения по ГОСТ IEC 60884-1).
